Das Baukastenteile-Konzept basiert auf langjährigen Erfahrungen im Bereich der Einrüstung von mobilen Arbeitsräumen. Die Anwendung dieses Einrüstungsstandards ermöglicht kostengünstige und schnelle Einrüstungen. Für die Entwicklung und Beschaffung von Einbausätzen (EBS) in Mobilen Arbeitsräumen werden Kabinen mit den dazu passenden Einbauteilen, den sog. Baukastenteilen (BKT), bereitgehalten und zum überwiegenden Teil kostenneutral beigestellt.

Die BKT sind besondere, für die Einrüstung konzipierte Versorgungsartikel; sie werden den Einrüstverantwortlichen einschließlich Dokumentation (TDv-Anteile) kostenneutral beigestellt. In Einzelfällen können nach rechtzeitiger Anfrage auch Kabinen und Klimaanlagen beigestellt werden. In der Regel sind hierfür vom Projekt/Vorhaben Haushaltsmittel bereit zu halten.

1	Allgemeines

Die Militärisch-Technische Vorschrift (MTV) erklärt und beschreibt die Baukastenkomponenten für Einbausätze in Kabinen und Container.

Diese Informationen sind Grundlage für alle Entwicklungen/Serienfertigungen von Einbausätzen (EBS) und gehört in die Hand des Sachbearbeiters sowie des Fachbearbeiters Gerät im BAAINBw sowie des industriellen Auftragnehmers.

2	Begriffsbestimmungen

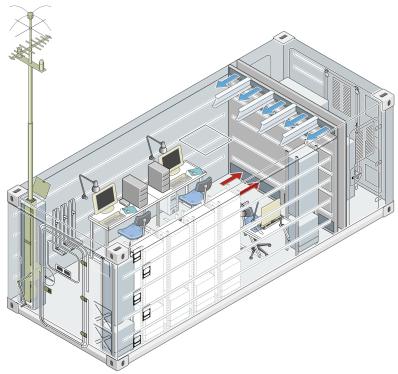

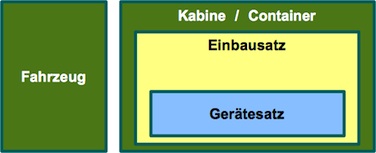

Ein mobiler Trupp besteht in Regel aus einer Kabine/Container auf einem Trägerfahrzeug, dem Gerätesatz, den Arbeitsplätzen, der elektrischen Installation, der DV-Installation, der Beleuchtung und den klima- und lüftungstechnischen Installationen.

Der Einbausatz zusammen mit dem Gerätesatz wird auch als Rüstsatz bezeichnet.

Der Gerätesatz ist ein funktionsfähiges Einzelgerät oder eine Gerätezusammenstellung.

Dem Einbausatz (EBS) sind alle erforderlichen Aggregate, Anbauten sowie Ausstattungsteile zugeordnet, welche die Halterung, die Funktion und den ordnungsgemäßen Betrieb des Gerätes oder Gerätesatzes innerhalb der Kabine/des Containers ermöglichen. Hierzu gehören auch Teile für die Energie- und/oder Informationsübertragung sowie der Klimatisierung, die nicht über den Gerätesatz bereitgestellt werden.

Baukastenteile (BKT) sind standardisierte Teile, aus denen Einbausatzkomponenten zusammengesetzt werden z.B. Profile, Befestigungselemente, Arbeitsplatten sowie komplette Baugruppen (Sitze, Wandtafeln, Verteilerkästen, Deckenleuchten usw.).

Baukastenteile werden unterschieden in:

Aktuelle BKT

• aktive BKT, die als Lagerteile nach den entsprechenden Verfahren (MTV Verfahrensrichtlinie) vom VorhMKabEBS zur Entwicklung oder Fertigung beigestellt werden können.
• inaktive BKT, die nicht als Lagerteile geführt und somit nicht beigestellt werden können. Diese BKT müssen bei Bedarf beschafft (Kaufteile) oder nach Anforderung der entsprechenden Zeichnungsunterlagen beim
  VorhMKabEBS durch den Auftragnehmer gefertigt werden (Fertigungsteile).

Historische BKT

• Frühere, nicht mehr lieferbare BKT, die jedoch weiterhin in der Nutzung sein können und für die ggf. noch Unterlagen verfügbar sind.

3	Inhaltsverzeichnis

Im Inhaltsverzeichnis des MTV-Kataloges werden wegen der Übersichtlichkeit folgende Abkürzungen verwendet:

Die Baukastenteile sind folgenden Haupt- und Untergruppen zugeordnet:

• 25 Klimaanlagen, Heiz- und Lüftungsanlagen, Luftführungssysteme und Lüfter
• • 2510 Teilklimaanlagen für Kabinen, Übersicht
  • 2511 TKA für den Inneneinbau in Kabinen
  • 2512 TKA für den Außenanbau an Kabinen
  • 2516 Heiz- und Lüftungsanlage / Zubehör für Kabinen
  • 2520 Luftführungssysteme für Kabinen
  • 2530 Frischluftlüfter (Zwangsbelüftung)
  • 2540 Zusatzlüfter
  • 2550 Luftgüte - Ampel
• 41 Fernmelde- und Antennenanschalt-Systeme
• • 4110 Modulares-Standard-Anschaltkasten-System (MOSAKS), Anschaltkastengehäuse
  • 4120 Modulares-Standard-Anschaltkasten-System (MOSAKS), Blinddeckel
  • 4130 Einfach-Anschaltkasten
  • 4152 Antennen-Anschaltsystem
• 59 Erdungsmaterial
• • 5995 Erdungsleitungen
• 81 Elektrotechnische Einbauten
• • 8110 Netzanschluss 230 / 400 V über Trenntransformator
  • 8111 Netzanschaltung und Verteilung 230 / 400 V
  • 8115 Stromversorgungs- und Adapterkabel
  • 8120 Verteilerkästen und Zusatzausstattungen 24 V
  • 8130 Steckdosen / Steckdosenleisten 24 V und 230 V
  • 8141 Not-Betätigungen
  • 8150 Beleuchtungskörper
  • 8160 Batteriezubehör
  • 8165 Zubehör
  • 8170 Stromversorgungsgeräte
  • 8180 Kabelkanäle und Zubehör
  • 8190 Netzanschaltung 24 V
• 98 Mechanische Einbauten
• • 9810 Befestigungs-, Verriegelungs-, Verbindungs-, Konstruktionselemente
  • 9820 Koffergestell Sitraset und Zubehör
  • 9821 Koffergestell 19" (EDAK) und Zubehör
  • 9830 Ablagen für Koffergestell Sitraset und 19" (EDAK)
  • 9840 Arbeitstische und Werkbänke
  • 9841 Klapptisch
  • 9850 Gestell für Schaltleisten
  • 9855 Ablagen und Konsolen
  • 9860 Halterungen
  • 9865 Gurte, Schilder, Verdunkelung, Tarnnetzabspannung
  • 9870 Sitze
  • 9875 Transportkisten und Zubehör

4	Besonderheiten zur Ersatzteilkatalogerstellung

Für Baukastenteile (aktuelle und historische BKT) sind standardisierte Bild- und Textteile erstellt worden, die über MTV-Baukasten heruntergeladen und in weiterführende Dokumentationen eingearbeitet werden können. Da die einzelnen Projekte die Dokumentation nicht mehr nach dem Verfahren B007, sondern nach dem Verfahren SPEC 2000M erarbeiten, stellt der VorhMKabEBS die Dokumentationsanteile auch nach diesem Verfahren bei. Diese standardisierten Bild- und Textteile führen - wenn es von der Nutzung her sinnvoll ist - auch mehrere Baukastenteile und Einzelteile gemeinsam auf einer Bildtafel und in einem Listenteil. Um die Forderung der SPEC 2000M nach einer hierarchischen Gliederung bis auf Bildtafelebene zu erfüllen, war es erforderlich, die auf einer Bildtafel zusammen dargestellten Baukasten- und Einzelteile unter einem gemeinsamen Teilekennzeichen anzusprechen. Dazu wurden für die Zwecke der Dokumentationserstellung zusätzliche Teilekennzeichen für die auf einer Bildtafel zusammen dargestellten Baukasten- und Einzelteile vergeben.
